Hiru nagusiakputz moldatzeko makina motakEstrusio-kolpe-moldeaketa (EBM), injekzio-kolpe-moldeaketa (IBM) eta injekzio-stop-moldeaketa (ISBM) dira. EBM-k gamarik zabalena hartzen du —botila txikietatik hasi eta 2000 litroko deposituetaraino— eta pieza txikietarako makina jarraituetan banatzen da eta handientzako metagailu makinak. IBMk botila txikiak egiten ditu lepo zehatzekin. ISBM-k PET botila argiak egiten ditu. Zure produktuak erabakitzen du mota. Aurkitu beheko taulan.
Plastikozko produktu huts bakoitza hiru makina-familietako batetik ateratzen da. Aukeratu egokia, eta zure lerroa urte luzez doa. Aukeratu okerrekoa, eta ezarpenik ez zaitu salbatuko.
Erosleak askotan iristen zaizkigu ikerketa nahasiak asteetan zehar. Artikulu gehienek hiru motak zerrendatzen dituzte, bakoitza bi esalditan deskribatzen dute eta gelditu. Inork ez ditu azpimotak azaltzen, eta ontzi handietarako, azpimota da benetako erabakia.
Gida honek hori konpontzen du. Estrusio putz moldatzeko makinak eraikitzen ditugu, beraz, familia hori barrutik ezagutzen dugu. Beste bi moten kasuan, zer egiten duten ondo eta noiz begiratu behar den beste nonbait esaten dizugu, gugandik urrun ere.
Hiru mota nagusiak begirada batean
| EBM | IBM | ISBM | |
|---|---|---|---|
| Nola funtzionatzen duen | Hodi bat estruitzen du (parison), molde batean puzten du | Preforma bat injektatzen du, gero putz egiten du | PET preforma bat injektatzen du, luzatu eta putz egiten du |
| Tamaina tartea | Zabalena - botila txikiak 2000 L-ko tangetara | Txikia - normalean 1 L baino gutxiagokoa | Txikiak eta ertainak: ura eta edari botilak |
| Sinadura indarra | Pieza handiak, heldulekuak, geruza anitzeko hormak | Lepo zehatzak, moztu txatarrik gabe | PET botila argiak, sendoak eta argiak |
| Material tipikoak | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | PET |
| Produktu tipikoak | Jerry-latak, bidoiak, IBC-ko deposituak, erregai-deposituak, jostailuak | Pilula-botilak, kosmetika-poteak, tantaka | Ura, gaseosa, zukua, jangarriak diren olio botilak |
Estrusio putz-moldeaketa (EBM)
Estrusioa putz moldatzeko makina batek plastikoa urtzen du, trokel batetik bultzatzen du parison izeneko hodi huts baten moduan, ondoren molde bat hodiaren inguruan itxi eta airez puzten du. Plastikoak moldearen forma hartzen du, hoztu eta kanporatzen du.
EBMk beste bi motak batuta baino produktu gehiago estaltzen ditu. Heldulekuak (ontzietan barneratuta daudenak), geruza anitzeko hormak eta beste prozesurik iristen ez diren neurriak maneiatzen ditu. Gainera, hiruretako tresneria merkeena exekutatzen du pieza konparagarrietarako.
Familia bi adartan banatzen da, eta zatiketa horrek erosle gehienek uste dutena baino garrantzi handiagoa du. Sakon alderatu ditugu gureanmetagailua vs gidari jarraitua- Hona hemen bertsio laburra.
Etengabeko estrusio-makinak
Etengabeko makinek parisona etenik gabe estruitzen dute, eta moldeak sartzen dira hura harrapatzeko. Bolumen handiko ontzi txikietan nabarmentzen dira: botilak, eguneroko ontzi kimikoak, 15 litro inguruko ontzietan.
Gure sortan bi eraikuntza daude. Moldeak mugitzeko makinek 2-15 L-ko maneiatzen dute 40 kN-tik 165 kN arteko loturarekin. Beso kurbatuen makinek abiadura eta 1-6 geruzako koestrusioa gehitzen dituzte 5-30 L-ko piezetarako. Arakatuetengabeko makina sortahamaikako osorako.
Metagailuak (biltegiratzeko burua) makinak
Metagailu-makinek urtutako karga osoa biltegiratzeko zilindro batean biltzen dute, eta jaurtiketa azkar batean jaurtitzen dute. Abiadura horrek parison handi bat osatzen du grabitatea luzatu eta mehetu aurretik. Zati handiek ez dute beste ibilbiderik.

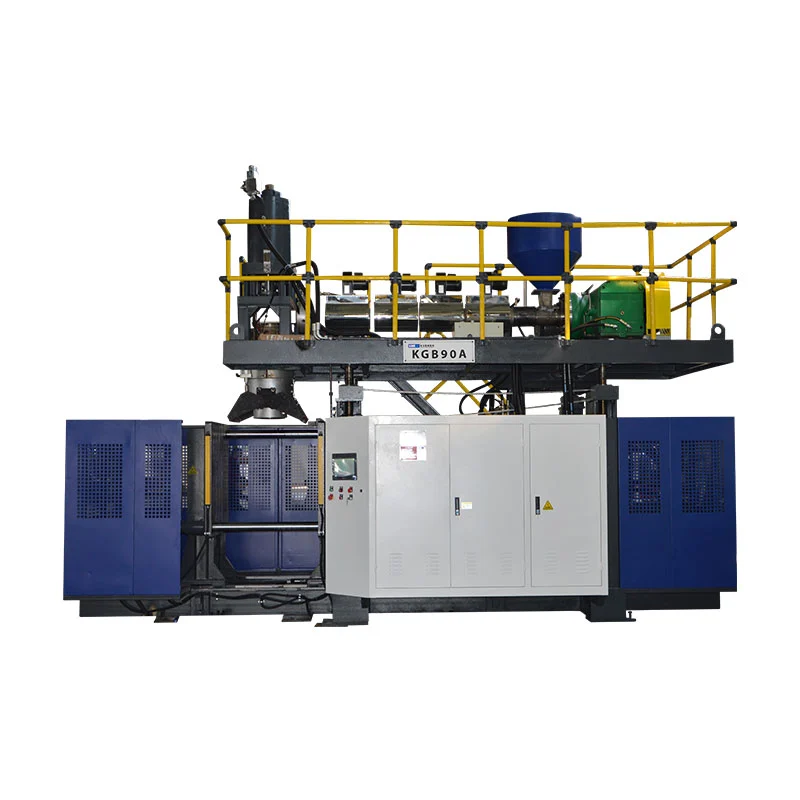

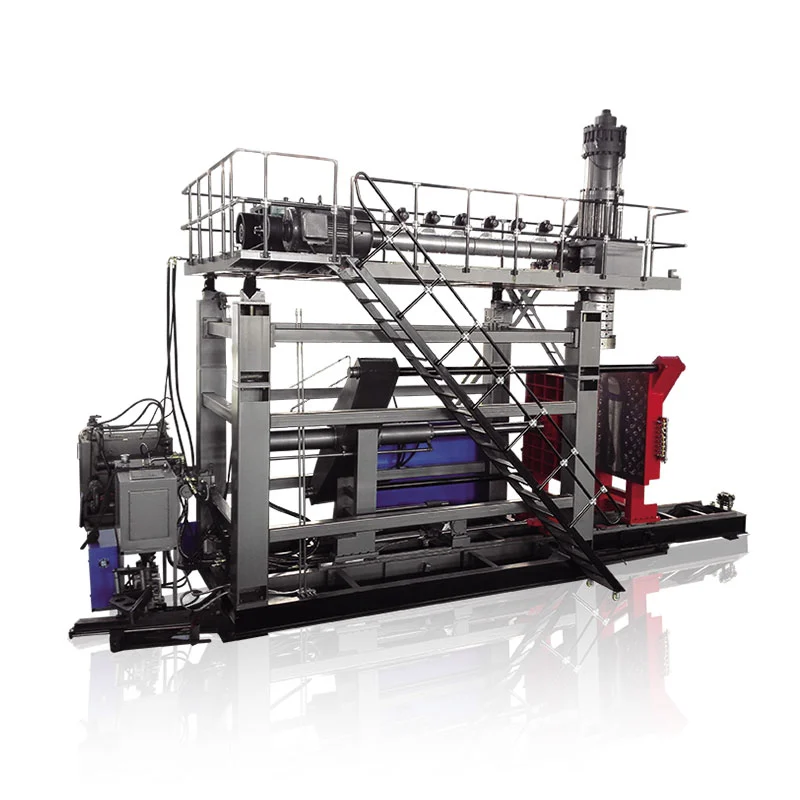

Zenbaki errealek eskala erakusten dute. GureaKGB80A30 L-ko bidoiak egiten ditu, 215 kN-ko finkapenarekin eta 5 L-ko metagailu batekin. Hiru zilindroaKGS1000L-IBC1000 L-ko IBC-ko tankeak egiten ditu, 1000 kN-ko clamping eta 100 mm-ko torloju bikoitzekin. Themetagailu sorta2000 L-ko ontzietan eta 1800 kN-tan ateratzen da.
Injekzio putz-moldeaketa (IBM)
Injekzio putz moldeatzeko makina batek bi urratsetan funtzionatzen du makina batean. Lehenik eta behin, injekzio-moldeatzen du lepo amaitutako preforma solido bat. Ondoren, preforma beroa putzte estazio batera eramaten du eta gorputza puzten du.
Ordaina zehaztasuna da. Lepoa injekzio bidez moldatzen da, beraz, hariek eta zigilatzeko gainazalek neurri zehatzak hartzen dituzte plano bakoitzean. IBMk ere ez du txatarrik txikitzen, ezer ez baita mozten.
Konpromisoa tamaina da. IBM ontzi txikietara egokitzen da, normalean litro bateko azpian: pilula botilak, kosmetika poteak, tanta-botilak. Heldulekua edo benetako bolumena duen edozertarako, EBMk hartzen du bere gain. Kinggle EBM-n zentratzen da; zure produktua 100 ml-ko farmako botila bat bada, IBMko espezialista batek hobeto zerbitzatzen dizu, eta hala esango dugu.
Injekzio luzatze putz moldaketa (ISBM)
Injekzio-luzketaren bidez moldatzeko makina batek edaten dituzun PET botila argiak egiten ditu. PET aurreforma bat berotzen du, haga batekin luzera luzatzen du eta aldi berean kanpora botatzen du. Bi norabideko tarte horrek polimero-kateak lerrokatzen ditu.
Lerrokatzea magia da. PET-i beira-itxurako argitasuna, indarra eta pisu arina ematen dio - soda botila batek presiozko karbonatazioa bizirik irauten du dozena gramo gutxirekin.
ISBM bi konfiguraziotan exekutatzen da. Etapa bakarreko makinek aurreforma makina bakarrean moldatzen eta putz egiten dute, ibilbide txikiagoetara eta forma pertsonalizatuetara egokitzen dena. Bi etapako lerroek aurreformak bereizita erosten edo moldatzen dituzte eta abiadura handian putz egiten dute - edarien masa-ekoizpenerako estandarra. PET edarien lana hemen bizi da, ez EBMn.
Zein makina motak egiten du zure produktua?
Irakurleak produktu batekin iristen dira, ez prozesu batekin. Beraz, irauli mahaia. Aurkitu zure produktua ezkerrean eta irakurri zure makina mota eskuinean.
| Zure produktua | Makina mota | Zergatik |
|---|---|---|
| PET ur / soda botila | ISBM | Luzatzeak PET argitasuna eta indarra ematen dio |
| Pilula botila, kosmetika potea | IBM | Lepo zehatzak, moztu txatarrik gabe |
| Detergente/xanpu botila | EBM — etengabea | Ziklo azkarrak, heldulekuak, koloreak, ikusi marra |
| Jerry-lata (1-15 L) | EBM — etengabea | Helduleku integratuak, irteera handia |
| Tanbor kimikoa (30-250 L) | EBM — metagailua | Parison astunak gordetako plano bat behar du |
| IBC depositua (1000 L) | EBM — metagailua, 3 zilindrokoa | Bide bakarra hain handia den paris batera |
| Automobilgintzako erregai depositua | EBM - metagailua, geruza anitzekoa | Sei geruzako hormak erregai-lurruna blokeatzen du |
| Ur depositua, kayak, errepideko langa | EBM — metagailua | Ikus gurekolpea vs errotazio moldaketaalderaketa |
Honen guztiaren gainetik sardexka bat gehiago dago. Zure zatia hutsa izan beharrean solidoa izan badaiteke, irakurri gureputz moldaketa vs injekzio moldaketagida lehenik.
Erosteko gogoetak motaren arabera
Makina motak zure inbertsioaren forma ezartzen du, ez prozesua bakarrik. Erosketa-zuzendariek lau faktore aztertu beharko lituzkete edozein kolpe moldeatzeko makina fabrikatzaileri aurrekontua eskatu aurretik.
Prezioen egitura.EBMren barruan, prezioen eskalak edukiontziaren tamainarekin, estutzeko indarrarekin, geltoki-kopuruarekin eta geruza-kopuruarekin. Botila-makina bat eta IBC-lerro bat magnitude-ordena baten arabera desberdintzen dira. Inongo hornitzaile zintzoak ez du preziorik aipatzen zure pieza ikusi aurretik; kostua makinaren ereduaren eta produkzio-baldintzen araberakoa da.
Energia-kontsumoa.Energia-balantza makinaren tamainarekin. Gure katalogoak benetako batez bestekoak zerrendatzen ditu: 12-18 kW 2 L-ko makina batean, 27-37 kW 30 L KGB80A-n, 110-150 kW IBC linean. Galdetu hornitzaile guztiei zifra bera, eta alderatu energia amaitutako pieza bakoitzeko, ez orduko.
Epea eta salmenta osteko epea.Ohiko makina handiek botila makina estandarrak baino denbora gehiago behar dute eraikitzeko. Galdetu nork instalatzen duen makina, nork trebatzen dituen zure operadoreak eta zenbat azkar bidaltzen dituzten ordezko piezak zure herrialdera. Euskarririk gabeko makina bat plaka baten etorkizuneko arazo bat da.
Hornitzaileen sakonera.Galdetu fabrikatzaileak zenbat ingeniari enplegatzen dituen eta zein osagai-marka dauden makinaren barruan. Kinggle-k Mitsubishi PLCekin, MOOG serbo-kontrolekin eta OMRON eta Schneider elektrikoekin eraikitzen du, eta modu irekian zerrendatzen ditu. Osagaien orria ezkutatzen duen hornitzaileak arrazoi bat du.
Lehen erosleek egiten dituzten hiru akats
Mota produktuaren ordez prezioaren arabera aukeratzea.Mota okerreko makina merkeago batek zero pieza saltzen ditu. Blokeatu mota lehenik. Negoziatu prezioa bigarren.
EBM azpimota alde batera utzita."Estrusio-makina" ez da zehaztapen bat. Etengabeko makina batek ezin du 60 L-ko bidoia osatu, eta tamaina handiko metagailu batek energia xahutzen du botiletan. Gureabost urratseko aukeraketa gidatamaina matematikan ibiltzen da.
Akatsen elkarrizketa saltatu.Mota bakoitzak bere erara huts egiten du, eta makinaren zehaztapenak erabakitzen du zenbat aldiz. Tamaina gutxiko atxikitzeak flasha ekartzen du plano guztietan. Irakurri gure akatsak konpontzeko gidaliburua sinatu aurretik, eta galdetu zure hornitzaileari makinak hutsegite bakoitza nola saihesten duen.
Maiz egiten diren galderak
Zeintzuk dira putz moldatzeko makina mota nagusiak?
Kolpe-moldeaketa-makinen hiru mota nagusiak dira estrusio-kolpe-moldeaketa (EBM), injekzio-kolpe-moldeaketa (IBM) eta injekzio-luratze-moldeaketa (ISBM). EBM produktu sorta zabalena hartzen du eta ontzi txikietarako makina jarraituetan banatzen da eta pieza handietarako bidoiak eta IBC tankeak bezalako akumulazio-makinetan banatzen da. IBMk botila txikiak egiten ditu lepo zehatzekin. ISBM-k PET botila argiak egiten ditu.
Zein da estrusioaren eta injekzio bidezko putz-moldearen arteko aldea?
Estrusio-kolpe bidezko moldeak urtutako plastikozko hodi huts bat osatzen du, eta molde baten barruan puzten du. Injekzioaren putz-moldeak lehenik injekzio-moldeatzen du preforma solido bat amaitutako lepoarekin, eta gero preforma bere azken forman putz egiten du. EBM-k tamaina sorta zabalena maneiatzen du, botiletatik hasi eta 2000 litroko tangetaraino. IBMk lepoaren neurri zehatzak behar dituzten botila txikiak egokitzen ditu, hala nola farmazia-ontziak.
Zein da putz moldatzeko makina mota egokiena bidoiak eta IBC tankeak bezalako ontzi handietarako?
Metagailuak (biltegiratzeko burua) estrusioa putz moldatzeko makinek ontzi handiak egiten dituzte. Metagailuak urtutako karga osoa gordetzen du, eta gero azkar itzaltzen du, parison astuna bere pisuan luzatu eta mehetu baino lehen. Kinggle-ren metagailuen gama 20 litroko makinetatik hiru zilindro sistemetara doa 1000 litroko IBC tankeetarako eta 2000 litroko ontzietarako.
Zein motatako putz moldatzeko makinak egiten ditu PET ur botilak?
Injekzio luzatze-kolpe moldaketa (ISBM) makinek PET ur eta edari botilak egiten dituzte. Prozesuak berotutako preforma bat luzatzen du luzera putz egiten duen bitartean, eta horrek polimeroa lerrokatzen du eta PET-i bere argitasuna eta indarra ematen dio. Bi etapako ISBM, non aurreformak bereizita moldatzen diren eta geroago putz egiten diren, bolumen handiko edarien ekoizpena da nagusi.
Zer balio du putz moldatzeko makina batek?
Kostua makina motaren eta zehaztapenen araberakoa da. Estrusio-kolpe-moldeaketa barruan, prezio-eskalak edukiontziaren tamainarekin, estutze-indarra, geltoki-kopurua, geruzen kopurua eta makinaren inguruko automatizazioa. Botila txikiko makina bat eta 1000 litroko IBC lerro bat magnitude ordena baten arabera desberdintzen dira. Zenbaki erreal baterako biderik azkarrena zure piezaren bolumena, materiala, hormaren lodiera eta helburuko irteeran oinarritutako aurrekontu zehatz bat da.
Ezagutzen duzu zure produktua, ez zaude ziur makinaz?
Zure produkzio-lerrorako putz-moldeatzeko makina bat ebaluatzen ari bazara, gure ingeniaritza-taldeak mota eta konfigurazio egokia baieztatzen lagunduko dizu zure produktuaren tamaina, material eta ekoizpen-helburuen arabera. Bidali piezaren xehetasunak eta gomendio zehatz batekin erantzungo dizugu, erreferentzia zintzoa barne, zure produktua guk eraikitzen ez dugun makina batekoa bada. 2002az geroztik estrusioa putz moldatzeko makinak eraikitzen, 15 ingeniari taldean.
Galdetu zein makina egokitzen den zure produktura →Hiru mota, arau bat: produktuak makina hautatzen du. PET botilak ISBMra doaz. Lepo txiki zehatzak IBMrengana doaz. Beste guztia —xanpu botiletatik hasi eta 2.000 litroko tankeetara— estrusio-kolpe bidezko moldaketari dagokio, artean banatuta.etengabeaetametagailumakinak. Bilatu zure produktua bilaketa-taulan, eta gero neurtu makinaaukeraketa gida.
