AnIBC depositua1.000 litro inguruko plastikozko botila handia da palet batean altzairuzko kaiola baten barruan lotuta ikusi duzuna, ontziratu gabeko likidoak bidaltzeko eta gordetzeko erabiltzen dena. Botila hori putz-moldean dago, eta oso handia denez, eginiko makina metagailurik handienak behar ditu: hiru zilindroko biltegiratze-buruak, 1000 kN inguruko estutze-indarrak eta pisu molekular handiko HDPE nahikoa sendoa den likido tona bat zartatu gabe edo pitzatuta edukitzeko. Kinggle-ren KGS1000L-IBC makina zehatz-mehatz horretarako eraiki da: 1000 L-ko edukiera, 1000 kN-ko estutzea, 100 mm-ko torloju bikiak eta 33 L-ko metagailua 55 tonako marko batean.
Produktua maneiatu duzu nola egiten den inoiz pentsatu ez baduzu ere. IBC - tarteko ontziratu gabeko edukiontzia - nonahi dago: 1000 litroko kaiola-zorroa, detergente likidotik hasita fruta-kontzentratua eta produktu kimiko industrialetaraino bidaltzen duena. Ibili edozein logistika patiotik eta ehunka bi altuera pilatzen dira.
Jende gehienak ez da konturatzen altzairuzko kaiola horren barruan dagoen plastikozko botila putz-moldeatutako pieza bakarra dela. Tiro bat. Eta ia tona likido edukitzen duen plastikozko ontzi huts bat egitea, pilatuta bizirik irauten duena eta urtetan pitzatzen ez dena industria honetako lan zailenetako bat da. Hona hemen benetan nola egiten den, eta makinak zer egiteko gai izan behar duen.
IBC deposituae bat benetan zer den
Kendu IBC bat eta hiru zati ditu. Kolpe bidez moldatutako plastikozko botila dago, likidoari eusten dion bitsa. Inguruan altzairuzko kaiola tubular soldatutako bat dago, pilatzeko karga hartzen duena eta botila gora egiteari uzten diona. Eta paletaren oinarria, altzairua, plastikoa edo egurra dago, orga jasotzaileak mugitu ahal izateko. Kaiola eta paleta bereiz egin eta muntatzen dira. Puzten duen lerroak botila ekoizten du, eta botila da ingeniaritza bizi den lekuan.
Edukiera estandarra 1.000 litro ingurukoa da, unitate osoa palet-aztarna estandar bati egokitzeko eta garbi pilatzeko. Zenbaki bakar hori —1.000 litro botila, pieza bakarrean puztuta— da behar duzun makinari buruzko guztia agintzen duena.
Zergatik IBC botilek egin behar dituzten makinarik handienak behar dituzte
Lehenago idatzi dugu buruzmetagailua versus makina jarraituak, eta IBC istorio horren muturrean kokatzen da. 1000 litroko botila bat putz egiteko lehenik eta behin 1000 litroko parison bat behar duzu, urtutako plastikozko hodi erraldoi bat. Etengabeko trokel batek ezin zuen hori sortu grabitateak suntsitu aurretik. Paroia luzatu, mehetu eta urratu egingo zen bere pisuan molde bat itxi baino askoz lehenago.
Beraz, IBC makinek biltegiratze buru handiak erabiltzen dituzte, askotan hiru zilindroko metagailuak, urtze-karga izugarria biltzen dutenak eta, ondoren, bizkor su egiten dutenak, parison osoa moldera sartuz, ahuldu baino lehen. Horrek hardware serioa eskatzen du: metagailu-bolumen handia, 1000 kN inguruko estutze-indarra, kolpe-presioaren aurka itxitako molde bati eusteko eta torloju bikoitzak material nahikoa azkar plastifikatzeko. Hauek ez dira eskalatutako botila makinak. Ekipamendu mota desberdinetakoak dira.

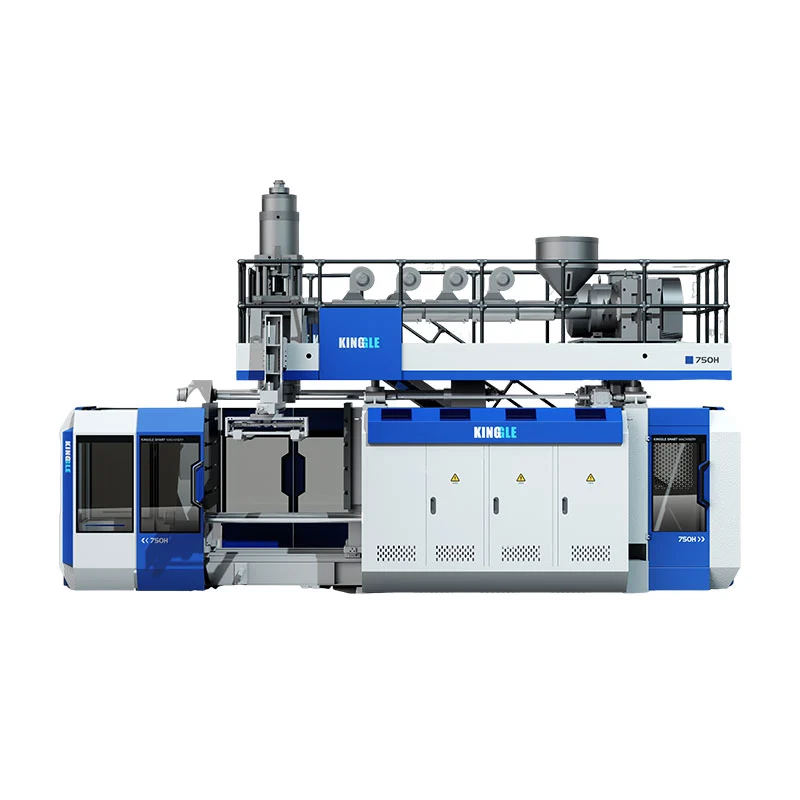

Makina, zenbaki errealetan
"Makina handiei" buruzko hitz orokorrak ez dizu lerro bat zehazten laguntzen, beraz, hona hemen Kinggle-ren benetako zifrakKGS1000L-IBCmakina gure katalogotik zuzenean:
| Edukiontziaren gehienezko edukiera | 1000 L |
|---|---|
| Pintzatzeko indarra | 1000 kN |
| Torlojuaren diametroa | 100 mm × 2 (torloju bikoitza) |
| Torlojua L/D erlazioa | 32 |
| HDPE plastifikatzea | 180 × 2 kg/h |
| Metagailuaren ahalmena | 33 L |
| Moldearen plateren tamaina | 1800 × 1800 mm |
| Irteera (ziklo lehorra) | 150 pz/h |
| Energiaren batez besteko erabilera | 110-150 kW |
| Makinaren pisua | 55 T |
| Makinen aztarna | 9,5 × 5,1 × 6,5 m |
| Kolpe-presioa | 0,8 MPa |
Ia hamar metroko luzera duen 55 tonako makina bat ez da kasualitatez egiten duzun erosketa, eta 110-150 kW-ko potentziaren kontsumoa benetako lerro eragilea da. Baina IBCak bolumenean ekoizten dituen edonorentzat, hau da piezak behar duena. 2.000 litroko tankeak ere egiten badituzu, hiru zilindroko KGS135A eta KGS150A-k 1800 kN-ko estutasuna igotzen dute arrazoi berdinengatik, handiagoak besterik ez.
Zergatik HMWHDPE HDPE arruntaren ordez
Materialak makinak bezainbeste du garrantzia, eta IBC botilak eginda daudeHMWHDPE— Pisu molekular handiko dentsitate handiko polietilenoa — ez da detergente botila baterako erabiliko zenuketen HDPE estandarra. Arrazoia propietate bakarrera dator: estresaren pitzaduraren erresistentzia.
IBC botila batek tona bat likido inguru gordetzen du, egunez egun, sarritan beste unitate oso batekin pilatuta. Hori etengabeko karga da horma mehe samarretan, urtetan. Estres iraunkor horren pean HDPE arruntak, azkenean, ingurumeneko estresaren pitzadurak garatzen ditu - haustura txikiak, botila isuri arte hazten direnak. HMWHDPEk, bere polimerozko kate luzeekin, askoz hobeto jasaten dio pitzadura horri eta zurruntasunari eusten dio kargapean. Zailagoa da prozesatzea - zurrunagoa da urtzean eta plastifikatzeko ahalmen gehiago behar du, eta horregatik KGS1000L-IBC-k torloju bikoitzak exekutatzen ditu - baina betebehar-ziklo hau bizirik iraun behar duen ontzi baterako, ez da aukerakoa.
Horma-lodieraren arazoa 1000 litrotan
IBC botila on bat errefus batetik bereizten duen gauza bat badago, hormaren lodiera da, zehazki, berdin mantenduz. Irudikatu moldea itxi aurreko momentuan zintzilik dagoen parison erraldoi hori. Goialdea azpian dagoen guztiaren pisua darama, beraz, goian mehetu eta baxuan bildu nahi du. Kudeatu gabe, sorbaldetan arriskutsu mehea den eta oinarrian alferrik galtzen den botila bat lortzen duzu.
Sorbalda meheak IBC batek huts egiten duen tokian daude: pilaketa kargapean edo gainditu behar duen presio proban. Beraz, makina hauek horma-lodieraren kontrol programagarrian gogor makurtzen dira, planoaren bidez trokelaren tartea aldatuz, botilak behar duen lekuan material gehiago uzteko eta gutxiago behar ez duen tokian. Parison sag-aren aurkako borroka bera da zati handi guztiek egiten dutena, negozioaren eskala zorrotzenean. Gureaputz moldatutako produktuen tolerantziari buruzko gida"horma bikoitiak" benetako zenbakietan esan nahi duenaren inguruan sakontzen du.
NBEren ziurtagiria: ontziratu gabeko IBC likido batek zer gainditu behar duen
IBC askok ura, janari-likidoak edo kaltegabeko detergenteak daramate eta ez dute onarpen berezirik behar. Baina IBC batek salgai arriskutsuak eramaten dituen momentuan —disolbatzaileak, azidoak, likido sukoiak— NBEren ziurtagiria izan behar du, eta horrek botilak garbitu behar duen barra aldatzen du.
Ziurtagiriak IBC unitate oso gisa probatzen du - botila, kaiola eta paleta elkarrekin - ez bakarrik botila. Diseinua pilaketa, erorketa, ihes-iragazgaitza eta barne-presio-probak egiten ditu, eta gainditzen duen diseinu batek NBEren marka bat lortzen du (31HA1 bezalako kodeak ikusiko dituzu IBC konposatu batean, hots, plastiko zurruna barrualdea metalezko kanpoaldea duena). Ziurtatutako unitateek ere aldizkako berriro probak behar dituzte beren bizitza osoan zehar. Proba horietako bat ere ez da makinaren lana zuzenean. Baina botila pasatzen den ala ez ekoizpen-lerroan erabakitzen da: paretak ere, puntu meherik ez, material banaketa koherentea. Hormaren lodieran aldatzen den botila batek huts egiten du presio proban, puntu osoa. Horregatik, ziurtatutako lanetarako, goiko hormaren lodieraren kontrola ez da polita; sal daitekeen produktuaren eta txatarren arteko aldea da.
Non bukatzen diren IBC tankeak
IBCak Kinggle-ren makinek zerbitzatzen dituzten industria gehienetan agertzen dira. Agerikoak direnak produktu kimikoak eta ontziratu gabeko likidoak dira - produktu kimiko industrialak, garbiketa-kontzentratuak, lubrifikatzaileak. Elikagaiak eta edariak almibarretan, olioetan, zuku-kontzentratuan eta soltean mugitzen diren beste likido batzuetan erabiltzen dituzte. Nekazaritza haietan oinarritzen da ongarrietarako eta laboreak babesteko likidoetarako. Uraren tratamendua, eraikuntzako nahasketak eta bitarteko farmazeutikoak ere IBCetan sartzen dira.
Zerbitzu kimikorako bereziki, IBC botila batzuk hesi-geruza batekin batera estruitzen dira erresistentzia gehigarrirako, hau da, non konektatzen dena.geruza anitzeko koestrusioa. Printzipioa erregai depositu baten berdina da: hesi bat lurperatu horman likido oldarkor batek polietilenoa iragaz edo eraso ez dezan biltegiratze-bizitza luzean.
Zer egiaztatu IBC linea bat eskatu aurretik
IBC makina bat neurtzen ari bazara, gauza batzuk iltzatzea merezi du ezer sinatu aurretik:
- Irteera errealista, ez ziklo lehorra.Katalogoko irudia sabai bat da. 1.000 litroko horma batek denbora errealean hozten behar du deformatu gabe kanporatu aurretik; beraz, planifikatu edukiera tasa lorgarrietan.
- Hormaren lodiera kontrolatzeko gaitasuna.Ziurtatutako IBCentzat hori ez da negoziagarria. Galdetu zehatz-mehatz zenbat kontrol-puntu kudeatzen dituen sistemak parison zehar.
- HMWHDPE manipulazioa.Ziurtatu plastifikazio-konfigurazioa pisu molekular handiko materialarentzat zehaztuta dagoela, ez HDPE estandarrarentzat; ez dute berdin prozesatzen.
- Aztarna eta zerbitzuak.110-150 kW-ko 55 tonako eta hamar metroko makina batek lur-lekua, oinarria, potentzia eta hozte-ura behar ditu parekatzeko. Egiaztatu zure landareak jaso dezakeela bidali aurretik.
- Hesi-gaitasuna behar duzun ala ez.Produktu kimiko oldarkorrak exekutatzen badituzu, erabaki aurretik hesi-geruza baterako estrusioa behar duzun ala ez - makinaren zehaztapenak aldatzen ditu.
Maiz egiten diren galderak
Zer da IBC depositua eta nola egiten da?
IBC (tarteko ontziratu gabeko edukiontzia) ontziratu gabeko likidoak bidaltzeko eta biltegiratzeko 1000 litro inguruko edukiontzia da. Likidoari eusten dion zatia kolpe bidez moldatutako plastikozko botila bakarra da; palet batean muntatutako altzairuzko kaiola tubular soldatutako baten barruan dago. Kaiola eta paleta bereizita muntatzen dira - putz moldatzeko makinak botila egiten du, hau da, zati gogorra.
Zergatik daude IBC botilak HMWHDPEz eginak?
Pisu molekular handiko HDPEak HDPE arruntak baino askoz ere ingurumeneko estresaren aurkako erresistentzia eta zurruntasun hobea du. IBC botila batek tona bat likido edukitzen du eta pilatzen da, beraz, bere horma meheek etengabeko kargapean pitzadurari eutsi behar diote urte luzez. HDPE estandarrak ez luke betebehar-ziklotik bizirik iraungo; HMWHDPE egiten du.
Zein makina behar duzu 1000L IBC bat putz egiteko?
Biltegiratze-buru (metagailu) makina handi bat behar duzu. 1000 litroko parison bat eratzeak metagailu handi bat, 1000 kN inguruko estutze-indarra eta plastifikatzeko ahalmen nahikoa esan nahi du urtze hori azkar bultzatzeko, okertu baino lehen. Kinggle-ren KGS1000L-IBC-k 1000 kN-ko estutzea, 100 mm-ko torloju bikoitzak eta 33 litroko metagailu bat eskaintzen ditu 55 tonako marko batean.
Putz-moldeatutako IBCek produktu kimiko arriskutsuak eraman ditzake?
Bai, diseinua salgai arriskutsuetarako NBEk ziurtagiria badu. Botila, kaiola eta paleta unitate gisa probatzen dira - pilaketa, erorketa, ihesen aurkako eta barne-presioaren probak - eta ziurtatutako diseinuek NBEren marka dute, esate baterako, 31HA1 IBC konposatu baterako. Ziurtatutako unitateek aldizka berriro probak behar dituzte beren bizitzan zehar. Makinaren lana horma parekide eta koherenteak dituen botila bat ekoiztea da, pasa ahal izateko.
Zenbat IBC botila ekoitzi ditzake makina batek orduko?
Kinggle-ren KGS1000L-IBC orduko 150 pieza inguru baloratzen ditu ziklo lehorreko zifra gisa. Benetako irteera txikiagoa da pieza hau handi bat hoztea eta maneiatzea kontuan hartuta, 1.000 litroko horma lodi batek nahikoa denbora behar baitu hozten deformatu gabe kanporatzeko. Planifikatu ahalmena tasa errealistetan, ez ziklo lehorreko maximoan.
IBC ekoizpen-lerro bat planifikatzen al duzu?
Esaiguzu zure xede-irteera, beteko dituzun likidoak eta NBEko ziurtagiria edo hesi-IBC behar dituzun ala ez, eta gure ingeniariek makina, materialaren manipulazioa eta hormaren lodieraren konfigurazioa zehaztuko dituzte. 2002az geroztik putz moldatzeko makinak eraikitzen ari gara, 15 ingeniari taldean.
Hitz egin gurekin IBC makina bati buruz →IBC botila batek sinplea dirudi; plastikozko kutxa handi bat besterik ez da, azken finean. Baina putz-moldeatutako pieza batean tona bat likido edukitzea, urtez urte, benetan ingeniaritza gogorra da, eta katalogoko makinarik handienak eta gaitasunenak eskatzen ditu. Lortu makina, materiala eta hormaren kontrola ondo, eta munduko ontziratu gabeko likidoak segurtasunez bidaltzen dituen ontzi bat lortuko duzu. Arakatu osoametagailu sorta handiaIBC linea bat non sartzen den ikusteko.
