A putz-etengabeko makinaetenik gabeko parison bat ateratzen du molde-estazioek harrapatzeko eta puzteko mugitzen diren bitartean. Estrusorea ez da inoiz gelditzen, eta horrek 0,5 eta 30 litro inguruko HDPE eta PP ontzietarako biderik azkarrena bihurtzen du. Hiru aldagaik ezartzen dute zure irteera: geltoki-kopurua, trokel-buruaren barrunbeak eta ziklo-denbora. Beste hiruk ezartzen dute zure kostua: zati bakoitzeko energia, mantentzea eta txatarra. Gida honek bi aldeak hartzen ditu, gure makinen benetako zehaztapenekin.

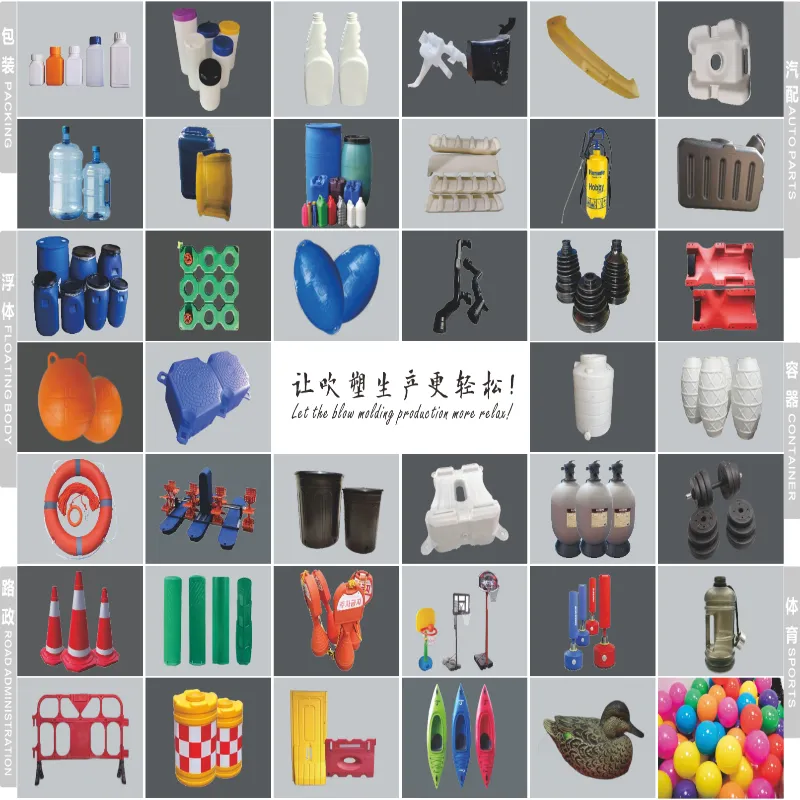

Etengabeko estrusioak egun batean kudeatzen dituzun plastikozko ontzi gehienak estaltzen ditu. Detergente-botilak, motor-olio-pitxerrak, bidoiak, ontzi agrokimikoak - ia denak horrelako makinetatik ateratzen dira.
Xehetasunen aurretik argipen bat. PET garbiko ur botilak beste prozesu batetik datoz, injekzio-luzketaren putz-moldeaketa, makina ezberdinetan. Gida honek HDPE, PP, PVC eta PA-ren etengabeko estrusiozko putz-moldeaketa lantzen du. Zure produktua PET edari botila bat bada, gure ekipamenduaetengabeko makina sortaez du lortuko.
Makinen konfigurazioak: moldeek parisonarekin nola elkartzen diren
Etengabeko makina bakoitzak arazo bera konpontzen du. Paroia gelditu gabe isurtzen da, beraz, moldea bertara etorri, itxi, putz egin eta garbitu behar du hurrengo planoaren aurretik. Makinak nola egiten duen konfigurazioa definitzen du.
Moldeak mugitzeko makinakeraman moldea horizontalki parisonera. Eraikuntza sinplea, frogatua eta errentagarria da. 2 eta 15 litro arteko ontziak estaltzen ditu.
Beso makurdun makinakmoldea arku baten bidez kulunkatu, eta horrek ibilbidea laburtzen du eta zikloa bizkortzen du. 1 eta 6 geruzetarako koestrusio-buruak ere eramaten dituzte. Errendimendu handiko eta geruzadun botiletarako klasea da.
Gero geltokien zenbaketa dator.Geltoki bakarra (L)molde multzo bat exekutatzen du.Geltoki bikoitza (D)Estrusore batetik bi molde exekutatzen ditu, beraz, alde batek putz egiten du bestea kanporatzen den bitartean.
| Konfigurazioa | Edukiontzi sorta | Onena | Merkataritza |
|---|---|---|---|
| Molde-mugimendua, geltoki bakarra | 2-15 L | Bolumen xumeak, produktu-aldaketa maiz | Makina bakoitzeko irteerarik txikiena |
| Molde-mugimendua, geltoki bikoitza | 2-15 L | Bolumen handiak produktu-familia batean | Kostu handiagoa; eskaera etengabea behar du |
| Beso kurbatua, geltoki bakarra | 5-30 l | Abiadura, geruzatutako hormak, ontzi handiagoak | Energia-errazketa handiagoa |
| Beso kurbatua, geltoki bikoitza | 5-30 l | Gehienezko irteera, geruza anitzeko bolumenean | Kapital eta solairu handiena |
Landarearen egokitasuna, hasieran egiaztatuta:berretsi lau gauza konprometitu baino lehen: zoruko lekua makinaren aztarnaren aurrean, sabaiaren altuera trokelaren buruaren eta tolgiaren kargagailuaren, konektatutako kargaren energia trifasikoa eta ur hoztuaren edukiera. Makinaren pisua 2,5 tonatik 2 litroko geltoki bakarrean 28,5 tonara bitartekoa da 30 litroko beso makurdun estazio bikoitzean; beraz, egiaztatu zure solairuko karga ere.
AEBetako erosleek kontrol goiztiar bat gehiago gehitu beharko lukete. Elikagaiak, edariak edo farmazia-harremanetarako edukiontziak zure erretxina eta birmoldaketa-politika moldatzen duten FDAko material-eskakizunak ekartzen dituzte. Birziklatutako edukiaren arauak ere aldatu egiten dira egoeraren arabera eta askotan aldatzen dira, beraz, berretsi zure produktu-kategoriaren egungo eskakizuna erretxinaren zehaztapena blokeatu aurretik.
Ekoizpenaren errendimendua: zehaztapenak orduko botila bihurtzea
Katalogo bakoitzak irteera-zenbaki bat inprimatzen du. Irakurri behar bezala, edo gehiegizko promesa egingo duzu entregan.
Zenbaki horiek erakusten duteziklo lehorra— makina hutsik dabil abiadura osoan, plastikorik gabe, hozterik gabe. Erabili makinak nahiko alderatzeko. Ez erabili inoiz produkzio-iragarpen gisa.
Hona hemen gure sorta etengabeko ziklo lehorreko benetako zifrak, haiek gidatzen dituzten zehaztapenekin.
| Eredua | Gehienezko edukiontzia | Ziklo lehorra | Pintzatzea | Torlojua | HDPE ahalmena | Batez. energia |
|---|---|---|---|---|---|---|
| KGB2L | 2 L | 600 pz/h | 40 kN | 50 mm, L/D 25 | 30 kg/h | 12-18 kW |
| KGB2D | 2 L | 600 × 2 | 40 kN | 60 mm, L/D 25 | 55 kg/h | 12-18 kW |
| KGB5L | 5 L | 500 pz/h | 65 kN | 60 mm, L/D 25 | 55 kg/h | 16-25 kW |
| KGB5D | 5 L | 500 × 2 | 65 kN | 70 mm, L/D 25 | 80 kg/h | 16-25 kW |
| KGB15L | 15 L | 450 pz/h | 165 kN | 75 mm, L/D 25 | 100 kg/h | 25-34 kW |
| KGB15D | 15 L | 450 × 2 | 165 kN | 90 mm, L/D 25 | 120 kg/h | 25-34 kW |
| KGH15L | 15 L | 500 pz/h | 200 kN | 80 mm, L/D 25 | 150 kg/h | 40-50 kW |
| KGH15D | 15 L | 500 × 2 | 200 kN | 90 mm, L/D 25 | 180 kg/h | 40-50 kW |
| KGH30L | 30 L | 450 pz/h | 300 kN | 90 mm, L/D 25 | 180 kg/h | 70-80 kW |
| KGH30D | 30 L | 450 × 2 | 300 kN | 100 mm, L/D 25 | 300 kg/h | 70-80 kW |
Orain zenbaki horiek produkzio plan bihurtzen dituen matematika.
Bi arauk zintzo egiten dute derate hori. Horma lodiagoak motelago hozten dira, beraz, zati astunak arinak baino gogorrago murrizten dira. Eta aldaketak ziklo-denbora zenbaki batean inoiz agertzen ez diren orduak jaten dituzte.
Neurtu zure derate-a instalatu ondoren. Exekutatu makina hutsik lehor-zikloa baieztatzeko, eta gero exekutatu produkzio-txanda osoa eta zatitu pieza onak orduz. Ratio hori zure plangintza-faktore bihurtzen da, eta etengabe mantentzen da prozesua finkatzen denean.
Lotu lerroarekin, ez bakarrik makina:neurtu zure putz moldatzeko irteera zure betetze-lerroaren aurka, ez isolatuta. Zure betegarria gainditzen duen makina batek inbentarioa eta zoruaren nahastea sortzen du. Biderkatu orduko aurreikusitako piezak txandakako orduen arabera, zatitu botiletan kasu bakoitzeko eta egiaztatu zenbaki hori zure beheranzko kutxaren eta paletaren kargaren arabera erosi aurretik.
Materialak eta piezen diseinua
Etengabeko estrusioa PE, PP, PVC eta PA da. HDPEk botila eta ontzi gehien funtzionatzen ditu, eta bere prozesatzeko leiho barkatzaileak azaltzen du zergatik nagusi den kategorian.
Torlojuak benetako lana egiten du. Bere diametroak eta luzera-diametro erlazioak makinak orduko zenbat erretxina urtzen den ezartzen du, eta horrek irteera mugatzen du beste ezer baino lehen. Gure makinek 50 eta 100 mm bitarteko torlojuak ibiltzen dituzte L/D 25-n, 3 eta 5 berotze-zona kapelan eta 3 × 5 eta 3 × 8 berotze atalekin trokelaren buruan.
| Materiala | Produktu tipikoak | Zer ikusi |
|---|---|---|
| HDPEa | Detergente botilak, ontzitxoak, motor-olio-pitxerrak, esnekiak | Barkagarriena. Lotu urtze-indizea piezaren pisuarekin - MFI txikiagoa pieza handiagoetarako |
| PP | Bero betetzeko eta tenperatura altuagoko ontziak | Prozesatzeko leiho estuagoa; motelago hozten da, beraz, zikloak luzatzen dira |
| PVCa | Botila garbiak, ontzi kimiko berezituak | Beroarekiko sentikorra. Degradatzen da beroa esertzen bada; edozein eten baino lehen garbitu |
| Birrindu nahasketak | Produktu gehienetan kostuen murrizketa | Nahastu proportzio kontrolatuan; kutsatutako birmoldaketak urtuta eramaten ditu motak |
Piezen diseinuak makinak gainditu ezin dituen mugak ezartzen ditu. Azpiegitura sakonek apurketari aurre egiten diote. Bazter zorrotzek pareta mehetzen dute gehien hedatzen den tokian. Heldulekuek trokel-buruaren diametro nahikoa behar dute garbi osatzeko; gure buruek 90 eta 220 mm bitartekoa dute trokel bakarreko modeloetan.
Ekarri marrazkia zure hornitzailera molde bat moztu aurretik. Gure esperientziaren arabera, horma-lodieraren kexa gehienak diseinu-erabaki batetik datoz, makina-ezarpenetik baino, eta marrazkian ordubeteak saiakuntza eta akatsak saihesten ditu.
Geruzek aukera gehiago irekitzen dituzte. Estrusio-buru batek koloretako azal bat, ikuspegi gardeneko marra bat edo lurperatutako nukleo birziklatua gehitzen du - dena plano berean. Gure beso kurbatuen makinek 1 eta 6 geruza dituzte, guztiz estalitageruza anitzeko gida.
Automatizazioa, kontrolak eta energia
Kontrol-pilak erabakitzen du kalitatea mantentzen den txandetan. Galdetu edozein hornitzaileri zer dagoen barruan, eta espero izenak, ez adjektiboak.
Gure makinek Mitsubishi PLCak, MOOG serbo kontrolak, Weinview HMIak eta OMRON, Schneider eta GEFRAN osagaiak erabiltzen dituzte. Programatutako hormaren lodieraren kontrolak trokelaren tartea aldatzen du planoaren bidez, eta horrek materiala piezak behar duen tokian jartzen du eta ez duen tokira ateratzen du.
Linea integratzeko, egin hiru galdera zehatz: PLCak zein protokolo azaltzen dituen MES edo SCADA konexiorako, alarmak datu egituratu gisa esportatzen dituen ala ez eta hornitzaileak urruneko diagnostikoa eskaintzen duen. IoT urruneko monitorizazioa eskaintzen dugu, gure ingeniariek makina bat denbora errealean ikuskatu ahal izateko eta arazoak markatu produkzioa gelditu aurretik.
Energiak bere analisia merezi du. Hiru karga nagusitzen dira: upelaren berogailua, gidatzeko sistema eta hoztea. Goiko taulan batez besteko kontsumoa ageri da modeloaren arabera, eta hozte-ura 50 eta 180 L/min dabil makinaren tamainaren arabera.
Konparatu hornitzaileak zati bakoitzeko zifra horretan, ez orduko zozketan. Makina azkarrago batek kilowatt berdinak hedatzen ditu botila gehiagotan, eta horrek sarritan puntuazio altuagoa duen makina merkeagoa da martxan jartzeko.
Bizi-zikloaren ekonomia: makinak edukitzea kostatzen dena
Erosketa prezioa ordainketa bakarra da. Jabetza hamarkada bat iraungo du. Bost faktorek kapitalaren kostua eragiten dute eta lauk ustiapen kostua.
| Kostuen gidaria | Kategoria | Oharrak |
|---|---|---|
| Makinaren tamaina eta estazio kopurua | Kapitala | Aldagai bakarra handiena |
| Geruza kopurua | Kapitala | Geruza bakoitzak estrusore eta buru konplexutasuna gehitzen du |
| Moldeak eta barrunbeak | Kapitala | Normalean banan-banan aipatzen dira - haien aurrekontua |
| Downstream automatizazioa | Kapitala | Deflashing, ihes-probak, garraiatzea |
| Energia | Funtzionamendua | Erabili goiko zati bakoitzeko irudia |
| Lana | Funtzionamendua | Zorrotz erortzen da kentze eta manipulazio automatizatuarekin |
| Txatarra eta birrindu | Funtzionamendua | Birmoldaketa-begizta ixten baduzu, jada ordaindu zenuen flasha berreskuratzen da |
| Ordezkoak eta mantentze-lanak | Funtzionamendua | Urteko aurrekontua; gunean higadura azkarreko elementuak gorde |
Eraiki zure amortizazio eredua deltan, ez guztira. Konparatu linea berria gaur exekutatzen duzunarekin: orduko zati irabaziak, lan-orduak aurreztu, txatarra murriztu, zati bakoitzeko energia aldatu. Zatitu makina eta erreminten kostua urteko irabazi horren arabera, eta saltzaile batena baino itzulera-epea duzu zure zenbakietan.
Mantentze- eta hutsegite-moduak
Ordutegi batetik dator, ez zortetik. Planifikatu hiru lan maila.
| Tartea | Zereginak |
|---|---|
| Egunero | Egiaztatu trokel-buruen berogailuak eta tenperaturak; pinch-off eremua garbitu; egiaztatu hozteko uraren emaria eta presioa |
| Asterokoa | Begiratu estutzeko aurpegiak eta kokapen-pinak; egiaztatze serbo eta presio hidraulikoak; berrikusi txatarra-tasa noraezarako |
| Hiruhilabetekaria | Exekutatu errendimendu-diagnostikoak; lubrifikazio-sistema ikuskatu; osagai kritikoak kalibratu |
| Urtero | Ikuskatu torlojuaren eta kanoiaren higadura; zerbitzatu trokel burua; ordezko piezen inbentario osoa berrikusi |
Ohiko hutsegite-moduek ereduak jarraitzen dituzte: ertz higatuek oinarri-soldadurak ahultzen dituzte, noraezean dauden berogailu-guneek hormaren banaketa aldatzen dute eta estutze-aurpegiek distira agertzen uzten dute. Bakoitza piezaren akats gisa agertzen da lehenik.
Operadoreen prestakuntzak ordezko piezak baino azkarrago itzultzen ditu. Berretsi zure hornitzaileak zer sartzen duen eta ziurtatu instalazioak makina babesteko eta blokeatzeko prozedurak estaltzen dituela zure tokiko segurtasun-baldintzen arabera.
Galdetu bermeari buruz idatziz:gureak urtebeteko funtzionamendua du makina osoan zure fabrikara iristen denetik, osagai nagusiekin, hala nola MOOG horma-lodiera kontrolatzailea eta serbo motorrak bi urtera luzatzen direlarik. Galdetu edozein hornitzaileri zer estaltzen duen bere bermeak, zer baztertzen duen eta ordezko piezak zenbat azkar iristen diren zure herrialdera.
Zure konfigurazioa aukeratzea
Ordena honetan lan egin: edukiontzien bolumenak eta materialak makinaren klasea estutzen dute, urteko bolumenak geltoki bakarra edo bikoitza erabakitzen du eta geruzen eskakizunek moldea mugitzea edo beso kurbatua erabakitzen dute. Gero, barrunbeek irteera eskalatu zure iragarpenera.
Gureabost urratseko aukeraketa gidatamainako bide hori xehetasunez ibiltzen du. 30 litrotik gorako ontzietan, parison astunegia hazten da etengabe estrusiorako, eta erabakia metagailu-makinetara mugitzen da — gurean estalita.metagailua vs etengabeko konparaketa.
Maiz egiten diren galderak
Zer da etengabeko putz moldatzeko makina?
Etengabeko putz moldatzeko makina batek urtutako plastikozko hodi bat estruitzen du, parison izenekoa, eta molde-estazio bat edo bi sartzen dira pieza harrapatzeko, ixteko eta puzteko. Estrusorea ez da inoiz gelditzen. HDPE, PP eta PVCko ontzi txiki eta ertainei egokitzen zaie: botilak, ontzi-ontziei eta lubrifikatzaile-ontziei. Pieza handiek makinak metagailuak erabiltzen dituzte ordez, zintzilik dagoen parison astun bat moldea itxi baino lehen luzatzen delako.
Nola kalkulatzen ditut botilak orduko ziklo-denbora eta barrunbeetatik?
Biderkatu orduko zikloak trokel-buru bakoitzeko barrunbeekin estazio-zenbaketaren arabera. Estazio bikoitzean 2 barrunbeko burua duen orduko 600 ziklo lehorra baloratzen duen makina bat orduko 2.400 piezara iristen da teorian. Ondoren, aplikatu derate errealista bat hozteko, manipulatzeko eta aldatzeko, katalogoko balorazioak makina hutsik egiten duelako erakusten baitute. Planifikatu edukiera gutxitutako kopuruan.
Zein material exekutatzen dira putz-molde jarraituko makina batean?
HDPE, PP, PVC eta PA ondo funtzionatzen dute etengabeko estrusioa putz-moldeatzeko makinetan. HDPEak botila eta ontzien ekoizpena da nagusi. Lotu torlojua materialarekin: kalifikazio zurrunagoek urtzeko ahalmen gehiago behar dute, horregatik torlojuaren diametroa eta luzera-diametro erlazioa garrantzitsuak dira. PET edarien botila argiek beste prozesu bat erabiltzen dute - injekzio-luzketaren kolpe moldea - eta makina desberdinak.
Zenbat energia kontsumitzen du putz-etengabeko makina batek?
Batez besteko energia-kontsumoaren eskalak makinaren tamainarekin. Kinggle etengabeko makina 12 eta 18 kW bitartekoak 2 L klasean, 16 eta 25 kW 5 L klasean, 25 eta 34 kW 15 L klasean eta 40 eta 80 kW abiadura handiko beso kurbatuen modeloetan. Konparatu hornitzaileak orduko eta ez amaitutako pieza bakoitzeko energiari buruz, makina azkarrago batek zozketa bera pieza gehiagotan zabaltzen baitu.
Zer mantentze-lan behar du putz-etengabeko lerro batek?
Planifikatu eguneroko, astero eta hiruhileko lana. Egunero: egiaztatu trokel-buruen berogailuak, garbitu apurtzeko eremua, egiaztatu hozte-uraren emaria. Astero: besarkatzeko gainazalak eta presio hidraulikoak edo serboak ikuskatu. Hiru hilean behin: errendimendu-diagnostikoak egin, lubrifikazio-sistema ikuskatu eta osagai kritikoak kalibratu. Jarri higadura azkarreko ordezko piezak gunean, falta den piezak gehiago kostatzen baita geldialdietan inbentarioan baino.
Hurrengo urratsa non zauden araberakoa da
Bidali zure edukiontziaren xehetasunak (bolumena, materiala, hormaren lodiera, xede-irteera) eta gure ingeniariek zure eszenatokirako bide egokiarekin erantzungo dute:
- Produktu berri bat probatzen?Hasierako konfigurazioa gomendatuko dizugu eta zure zatia exekutatu proba lagin batean.
- Ahalmena gehitzea?Irteerako matematika zure betetze-lerroaren aurka eraikiko dugu eta bat datorren eredua aipatuko dugu.
- Zahartutako makina bat ordezkatzea?Parte bakoitzeko energia eta txatarra zure egungo linearekin alderatuko dugu, beraz, itzulera zure zenbakietatik dator.
Aipamen bakoitzak eredua, osagaiak, merkataritza-baldintzak eta epe-epea izendatzen ditu: eredu arruntek 30 eta 40 egun bitartekoak dira, pertsonalizatuak 60 eta 120 egun bitartekoak. Arakatuetengabeko makina sorta osoazure zenbakiak biltzen dituzun bitartean.
Eskatu konfigurazioa eta aurrekontua →Etengabeko putz moldatzeko makina batek bere lekua irabazten du erritmoaren bidez: inoiz gelditzen ez den estrusore bat, etengabe mantentzen diren moldeak eta zure betegarriaren neurriko lerroa. Lortu konfigurazioa, barrunbeen zenbaketa eta derate-a zuzena, eta irteerako matematika mantentzen da ekoizpenean. Ikusi ereduak eta zehaztapenak ataleanputz-etengabeko makina sorta.
